Tyyppihyväksytty pienjännitekojeisto

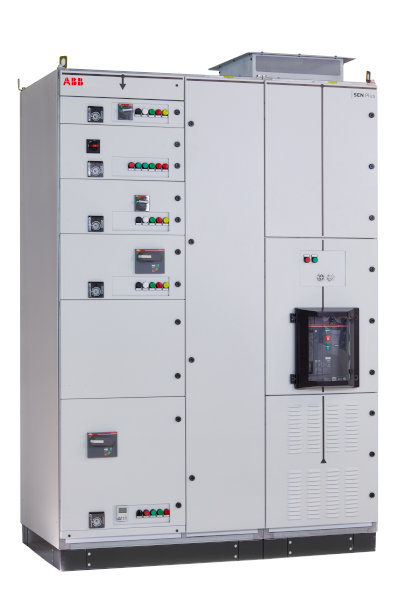

SEN Plus on metallirunkoinen pienjännitejakelu- ja moottorikeskus kaikkiin käyttökohteisiin. Modulaarisen rakenteen ansiosta SEN Plus -sarja tarjoaa ratkaisuja jopa 6300 A:n nimellisvirtoihin asti. Se on täysin tyyppitestattu IEC 61439 2 -standardin mukaan sekä sertifioitu kolmannen osapuolen testauslaboratoriossa.

• SEN Plus -keskukset koostuvat syöttö-, moottorilähtö- ja jakelukentistä. Keskukset voidaan toteuttaa yksipuolisina tai selät vastakkain. Perusrakenteena toimii moduuli (k × s × l) 2200 × 600 × 600 mm, johon voidaan lisätä kaapelointitila mahdollistamaan kaapelointi joko ylä- tai alakautta.
• Rakenne täyttää sisäisen osastoinnin vaatimukset Form 4 -tasolle asti. Form 4 tarkoittaa, että jokainen toiminnallinen yksikkö sekä sen liittimet on eroteltu toisistaan ja päävirtakiskoista erillisillä väliseinillä tai suojilla. Kaa-peloinnille on tarjolla joustavat ratkaisut, kuten ylä- ja alapuoliset kaapeloinnit, sekä mahdollisuus omiin kaapelointitiloihin jokaiselle lähtöyksikölle.
• Kojeistossa käytetään laajaa valikoimaa syöttölaitteita: kiinteitä ja ulosvedettäviä Emax2- ja Emax3 -ilmakatkaisijoita, OS-sarjan kytkinvarokkeita ja Slimlinen jonovarokekytkimiä, OT-sarjan kuormankytkimiä, Tmax XT -kompaktikatkaisijoita sekä nopeasti vaihdettavia lähtömoduuleja täysin ulosvedettävinä malleina. Nämä lähtömoduulit ovat yhteensopivia IEC 947 -standardin mukaisesti testattujen ja suunniteltujen teollisuuskomponenttien kanssa, mikä varmistaa saumattoman järjestelmäkokonaisuuden.

Tärkeimmät hyödyt

• Jäykkä runkorakenne: Hitsaukseton, sinkitty, itsekantava vankka rakenne, joka koostuu kolmesta perusosasta. Ei teräviä reunoja
• Korkea käyttöturvallisuus: Oikosulkukestävät ja itsestään paikoilleen kohdistuvat kiskokoskettimet takaavat tur-vallisen käytön
• Nopea ja helppo kaapelointi: Valmiiksi määritellyt kiskoliitynnät tai kytkentärimat
• Kestävä pintakäsittely: Iskun- ja naarmunkestävä pulverimaalaus, soveltuu myös vaativampiin ympäristöolosuh-teisiin
• Optimoitu käyttökokemus: Ovien avautumiskulma 135–185°, selkeä ohjaus ja indikointi
• Kattavat digitaaliset ratkaisut tehonhallintaan, sähkönjakeluun ja prosessinohjaukseen.

Tärkeimmät ominaisuudet

• Modulaarinen pienjännitejakelu- ja moottoriohjauskeskus 690V, 6300A ja Icw 100kA
• Kotelointiluokka: IP30–IP54 pöly- ja vesitiiviys (IEC 60529)
• Joustava ja kompaktirakenteinen: Lopullinen kokoonpano voidaan määritellä juuri ennen toimitusta ”add-on” -konseptin ansiosta
• SEN Plus Pro -konfigurointityökalu mahdollistaa kojeiston täydellisen suunnittelun sekä dokumentoinnin sisältäen kaiken tarvittavan, kuten komponenttiluettelon (BOM), layout-kuvat sekä hinnoittelun
