Nimi

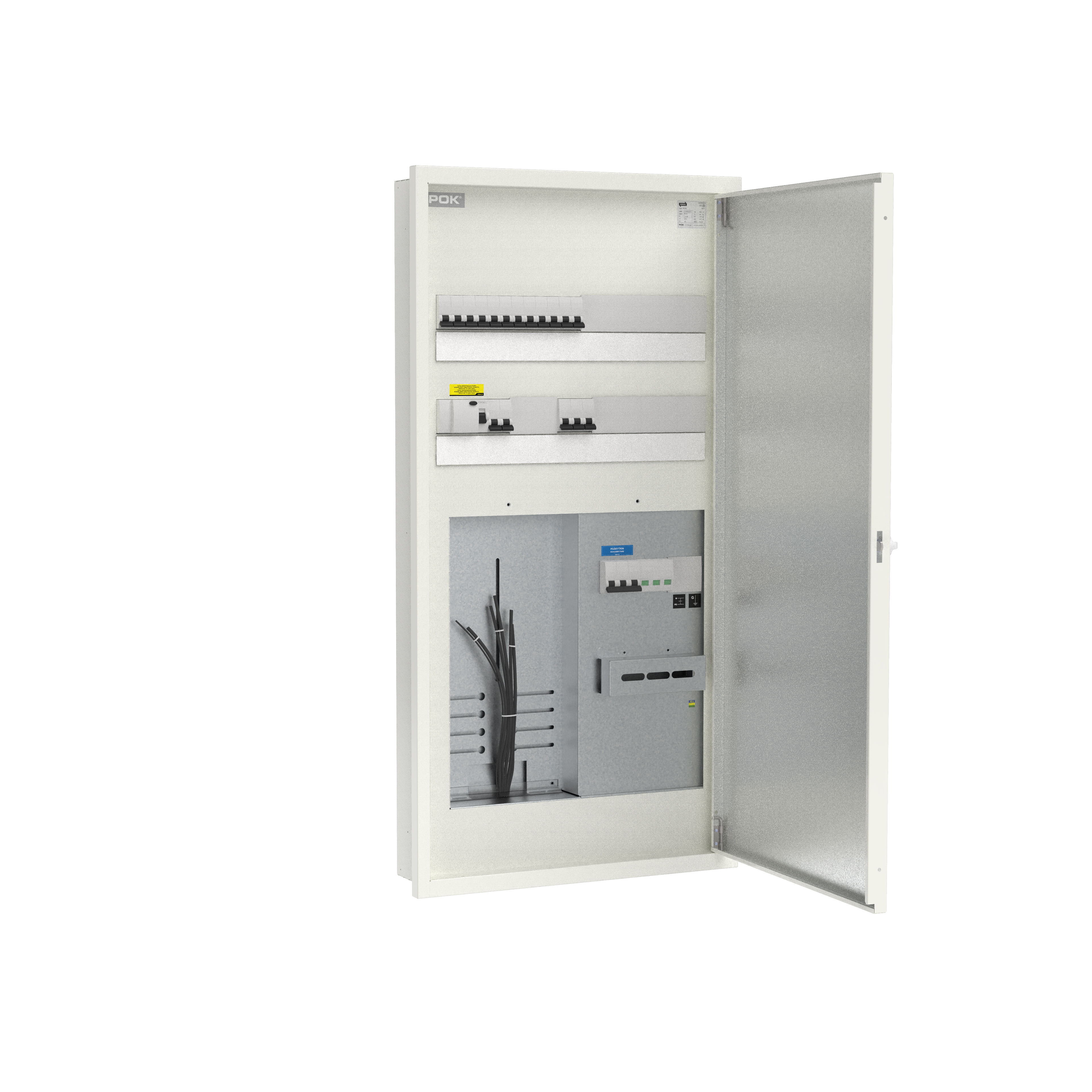

Mittauskeskus uppo/pinta FE SMK980-21J2VYJS
In25, 500x980x99
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
SMK mittauskeskukset soveltuvat kuivantilan pää- ja mittauskeskukseksi pienkiinteistöön. Toimitus sisältää syötön Al/Cu liittimet ja ylijännitesuojan. Pinta -uppo malli sisältää tarvittavat läpivientilaipat sekä kiinteän taustalevyn. Asennussyvys vain 79mm.
| Sähkönumero | 3312422 |
| Syöttöliitin | 50mm2 Al/Cu |
| Ue (V) | 230/400 |
| In (A) | 25 |
| IP | 20C |
| fn | 50 Hz |
| Icw | <5 kA |
| Icw | <7,5 kA |
| Materiaali | Ku-Si |
| Pääkytkin (A) | 40 |
| JS 1nap C6 | - |
| JS 1nap B10 | - |
| JS 1nap C10 | 9 |
| JS 1nap B16 | - |
| JS 1nap C16 | 12 |
| JS 1nap C20 | - |
| JS 3nap C16 | - |
| VVS 4nap 40A | 2 |
| VVS 2nap 40A | - |
| JS+VVS C16 | - |
| Mittarien määrä max. | 1 |
| Varatilat (mod) | 12 |
| Asennus | Pinta/Uppo |
| Väri | RAL9010 |
Mittauskeskus uppo/pinta FE SMK1260-36J4VYJS
In50, 500x1260x99
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
SMK mittauskeskukset soveltuvat kuivantilan pää- ja mittauskeskukseksi pienkiinteistöön. Toimitus sisältää syötön Al/Cu liittimet ja ylijännitesuojan. Pinta -uppo malli sisältää tarvittavat läpivientilaipat sekä kiinteän taustalevyn. Asennussyvyys vain 79mm.
| Sähkönumero | 3312423 |
| Syöttöliitin | 50mm2 Al/Cu |
| Ue (V) | 230/400 |
| In (A) | 50 |
| IP | 20C |
| fn | 50 Hz |
| Icw | <7,5 kA |
| Icw | <5 kA |
| Materiaali | Ku-Si |
| Pääkytkin (A) | 63 |
| JS 1nap C6 | - |
| JS 1nap B10 | 6 |
| JS 1nap C10 | 12 |
| JS 1nap B16 | 6 |
| JS 1nap C16 | 12 |
| JS 1nap C20 | - |
| JS 3nap C16 | - |
| VVS 4nap 40A | 4 |
| VVS 2nap 40A | - |
| JS+VVS C16 | - |
| Mittarien määrä max. | 1 |
| Varatilat (mod) | 26 |
| Asennus | Pinta/Uppo |
| Väri | RAL9010 |
