Nimi

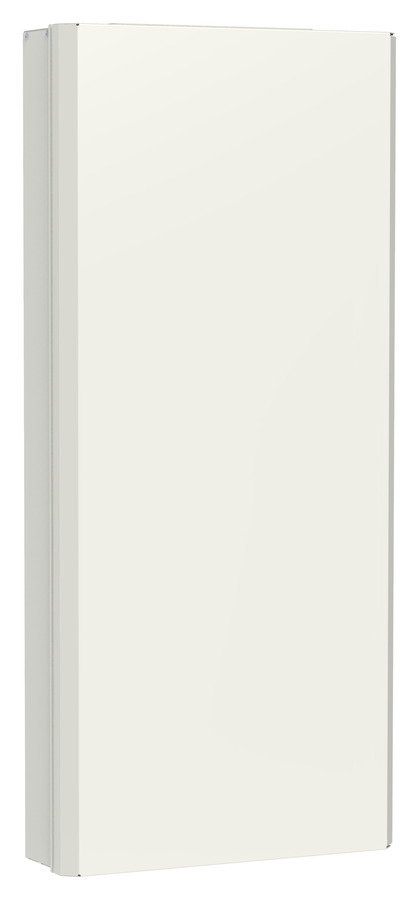

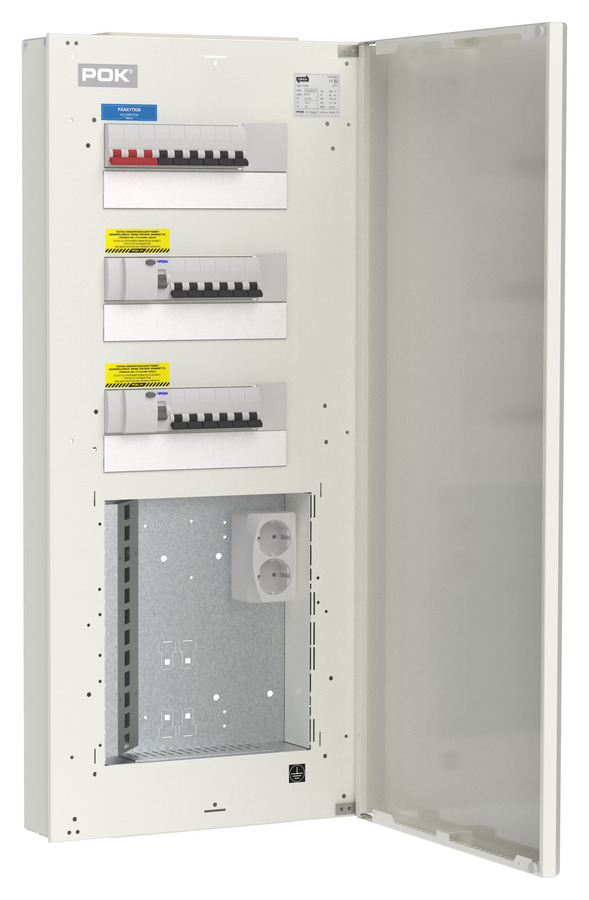

Ryhmäkeskus-data pinta FE ITK840P-18J2V
In25, 2x4P VVSK, 385x850x110
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
ITK840 data ryhmäkeskukset soveltuvat saneeraukseen. Avoin tausta mahdollistaa helpon kytkettävyyden myös pohjan kautta tuotaville kaapeleille. Keskus on asennettavissa niin pysty- kuin vaaka-asentoon. Vaaka-asennukseen suosittelemme lisävarusteena saatavaa ovenpidin sarjaa (oikeakätiseen oveen).
Laajat IT-tilan kalustusmahdollisuudet turvaavat tarpeet useaan eri käyttötarkoitukseen.
| Sähkönumero | 3312418 |
| Ue (V) | 230/400 |
| In (A) | 25 |
| IP | 20 |
| fn | 50Hz |
| Icw | <5kA |
| Materiaali | KuSi |
| Pääkytkin (A) | 40 |
| JS 1nap C10 | 9 |
| JS 1nap C16 | 9 |
| VVS 4nap 40A | 2 |
| Varatilat (mod) | 7 |
| RJ -liitin | 12x(15*20),10x(17*18),12x(15*19,5) |
| Asennus | Pinta |
| Väri | RAL9010 |

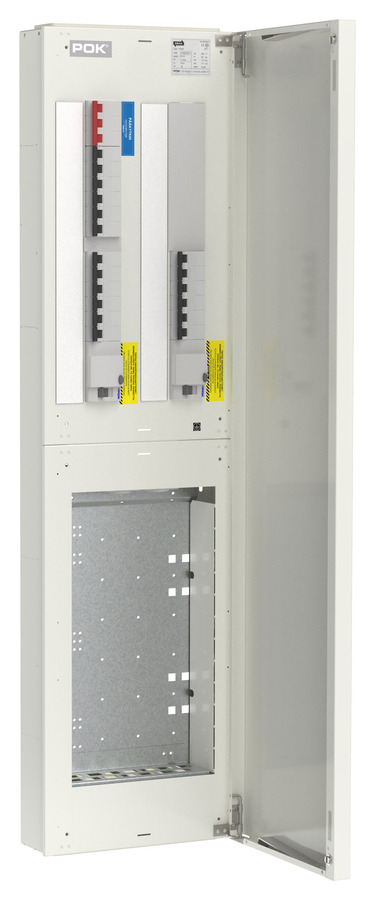

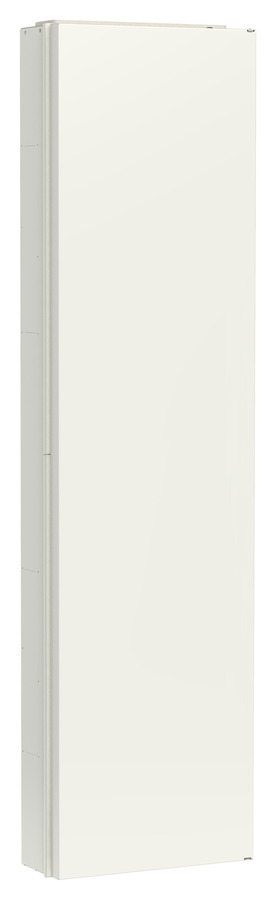

Ryhmäkeskus-data pinta FE RKS1000P-19J2V-IT
In25, 2x4P VVSK, 270x1000x102
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
RKS -sarjan keskus soveltuu parhaiten pienempiin asuntoihin sekä huoneistoihin. Mallit on suunniteltu erityisesti ahtaisiin saneerauskohteisiin. Keskukset on valmistettu valkoiseksi maalatusta kuumasinkitystä teräslevystä.
Pinta-asenteisessa mallissa kotelon taustaosa on avoin mahdollista pohjan kautta tapahtuvaa kaapelointia varten
| Sähkönumero | 3312419 |
| Ue (V) | 230/400 |
| In (A) | 25 |
| IP | 20C |
| fn | 50Hz |
| Icw | <5kA |
| Materiaali | KuSi |
| Pääkytkin (A) | 40 |
| JS 1nap C10 | 9 |
| JS 1nap C16 | 10 |
| VVS 4nap 40A | 2 |
| Varatilat (mod) | 7 |
| RJ -liitin | 12x(17*18) + 14x(15*19,5) |
| Asennus | Pinta |
| Väri | RAL9016 |

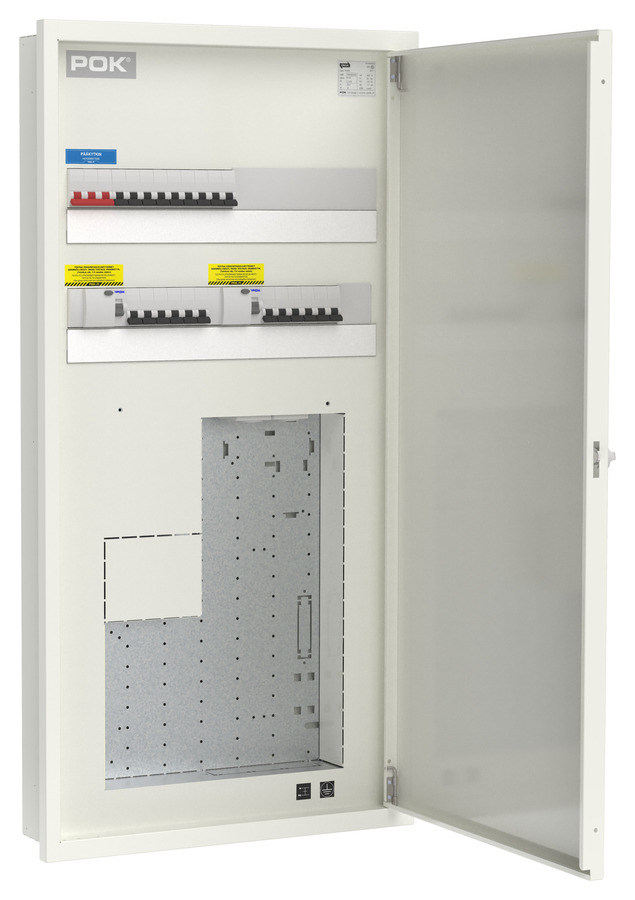

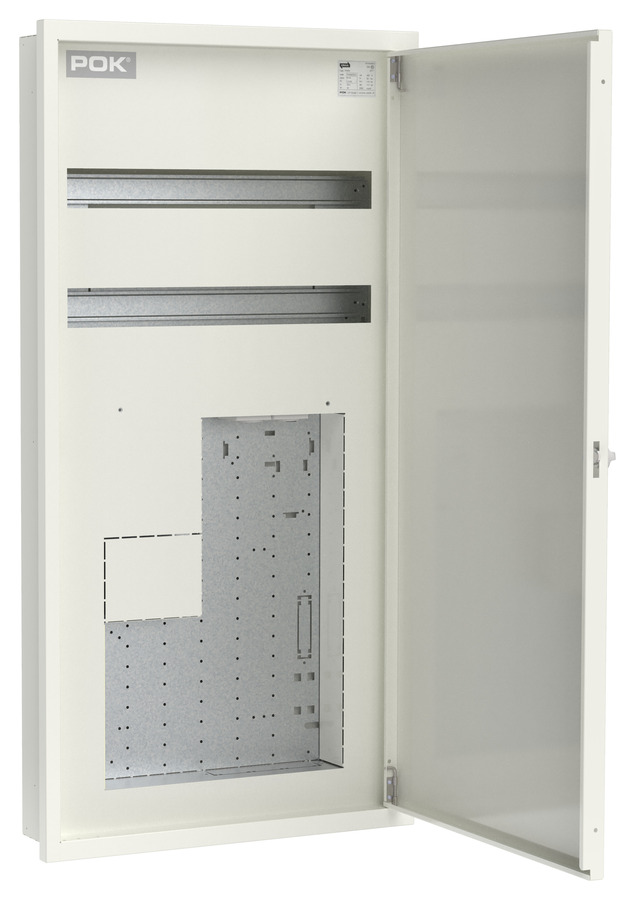

Ryhmäkeskus-data uppo FE ITP980-21J2V
In25, 500x980x99
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
ITP data ryhmäkeskuksissa IT- sekä sähkönjakelu tilat on sijoitettu päällekkäin. Keskuksen laidassa, IT-tilan kohdalla on kaapelikuilu sähkönjakeluosan johdotusta varten. Näin saat kytkettyä mm. syöttökaapelin helposti alakautta.
Laajat IT-tilan kalustusmahdollisuudet turvaavat tarpeet useaan eri käyttötarkoitukseen ja kuitukotelo on keskuksessa vakiovarusteena. Malli voidaan asentaa pinta- tai uppoasenteisena. Toimitus sisältää tarvittavat läpivientilaipat sekä kiinteän taustalevyn. Asennussyvyys vain 79mm.
| Sähkönumero | 3312424 |
| Ue (V) | 230/400 |
| In (A) | 25 |
| IP | 20C |
| fn | 50Hz |
| Icw | <5kA |
| Materiaali | Ku-Si |
| Pääkytkin (A) | 40 |
| JS 1nap C6 | - |
| JS 1nap B10 | - |
| JS 1nap C10 | 9 |
| JS 1nap B16 | - |
| JS 1nap C16 | 12 |
| JS 1nap C20 | - |
| JS 3nap C16 | - |
| VVS 4nap 40A | 2 |
| VVS 2nap 40A | - |
| JS+VVS C16 | - |
| Varatilat (mod) | 9 |
| RJ -liitin | 12x(17*18) + 14x(15*19,5) |
| Asennus | Uppo tai pinta |
| Väri | RAL9010 |

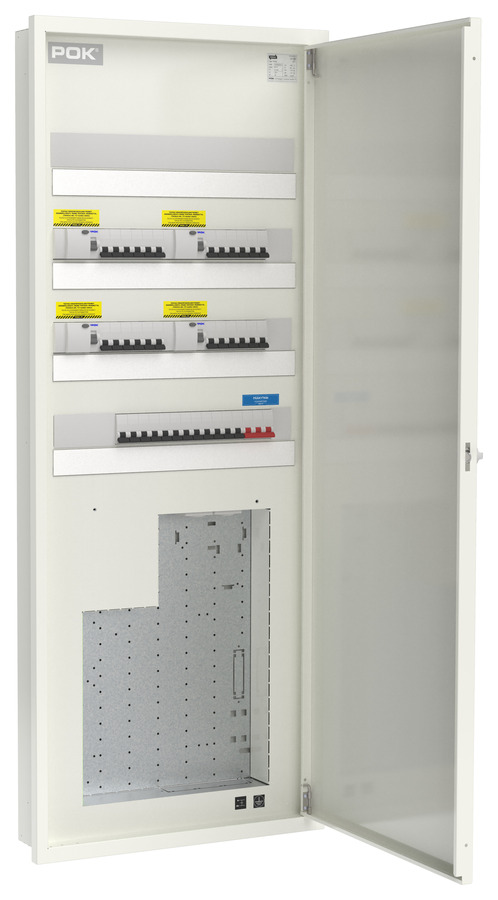

Ryhmäkeskus-data uppo FE ITP1260-36J4V
In50, 500x1260x99
Tuotekortti Pääkaavio.pdf Pääkaavio.dwg
ITP data ryhmäkeskuksissa IT- sekä sähkönjakelu tilat on sijoitettu päällekkäin. Keskuksen laidassa, IT-tilan kohdalla on kaapelikuilu sähkönjakeluosan johdotusta varten. Näin saat kytkettyä mm. syöttökaapelin helposti alakautta.
Laajat IT-tilan kalustusmahdollisuudet turvaavat tarpeet useaan eri käyttötarkoitukseen. Malli voidaan asentaa pinta- tai uppoasenteisena. Toimitus sisältää tarvittavat läpivientilaipat sekä kiinteän taustalevyn. Asennussyvyys vain 79mm.
| Sähkönumero | 3312425 |
| Ue (V) | 230/400 |
| In (A) | 50 |
| IP | 20C |
| fn | 50Hz |
| Icw | <5kA |
| Materiaali | Ku-Si |
| Pääkytkin (A) | 63 |
| JS 1nap C6 | - |
| JS 1nap B10 | 6 |
| JS 1nap C10 | 12 |
| JS 1nap B16 | 6 |
| JS 1nap C16 | 12 |
| JS 1nap C20 | - |
| JS 3nap C16 | - |
| VVS 4nap 40A | 4 |
| VVS 2nap 40A | - |
| JS+VVS C16 | - |
| Varatilat (mod) | 21 |
| RJ -liitin | 18x(17*18) + 22x(15*19,5) |
| Asennus | Pinta / Uppo |
| Väri | RAL9010 |
